Paralelní a sériové připojení zásuvek

Električtí nováčci neustále slyší různé specifické termíny a některé z nich odkazují na způsob zapojení zásuvek. Aby bylo zařízení funkční, musí být připojeno ke zdroji napájení. Kabel pro přenos proudu se používá jako spojovací vedení a jeho instalace se provádí podle konkrétního schématu. Tohoto úkolu by se měl ujmout zkušený řemeslník, protože je důležité splnit přísné požadavky a dodržovat určité technické předpisy. Otázka, jak přesně je drát položen, je zvažována samostatně. Obecná schémata se používají jak pro standardní jednotky, tak pro návrhářské modely. Retro zásuvky se tedy vizuálně liší od standardních jednotek, ale jejich schémata zapojení jsou stejná.

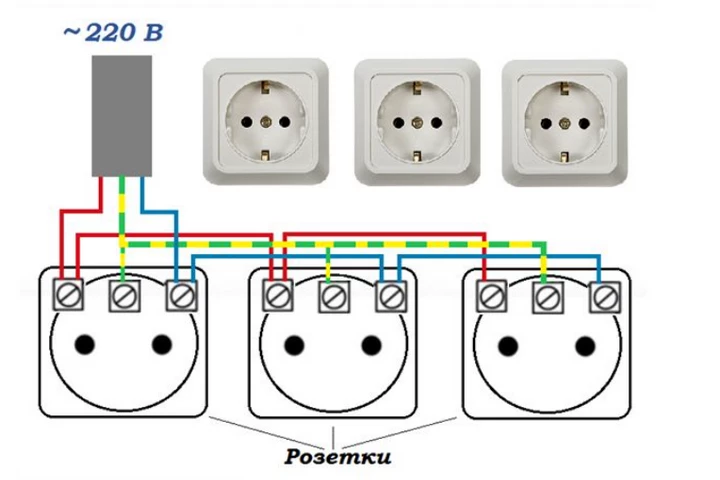

Paralelní připojení

Paralelní připojení zásuvek je jednoduchý způsob, jak organizovat elektrickou síť v obytných prostorách. Specifičnost této metody je následující: pro všechny uzly se pro výstupní vodič a fázi používá osobní připojení. Kabel může být umístěn různě, ale všechny body jsou připojeny k hlavnímu zdroji pomocí dvou silových vedení.

Řekněme, že při paralelním připojení jsou v místnosti instalovány 4 nebo více zásuvek. Pro každý z nich je vytvořena osobní trasa, která se bude skládat ze 2 drátů. Jedná se o autonomní metodu a má to své výhody – pokud jedna selže, zbývající vývody selžou. Paralelní připojení znamená, že všechny zásuvky přijímají proud o stejné síle, jaká je uvedena v hlavním zdroji, takže nebude problém najít, kam zařízení připojit. Tato možnost je vhodná i pro případy, kdy je v místnosti použito několik výkonných zařízení.

Sériové připojení

Zapojení zásuvek do série je zcela jiná možnost pokládání kabelů. V tomto případě vedou 2 kabely z hlavního zdroje – jeden pro výstupní vodič a druhý pro fázi. Poté je každý vodič připojen ke každé zásuvce v určitém pořadí a poté znovu připojen k další. Hlavní výhodou této metody je její snadnost. Předpokládá se, že vedení drátu bod po bodu je snazší než pokládání samostatných linek z každého uzlu. Existuje také nevýhoda: pokud je poškozen vodič jedné zásuvky se sériovým připojením, nelze použít ani druhou. To je třeba vzít v úvahu při výběru možnosti sériového připojení.

Nesmíme zapomenout, že celková proudová síla všech zásuvek odpovídá zdroji. Z tohoto důvodu nebude možné ke každému uzlu připojit výkonná zařízení. Podle pravidel nemusíte podle tohoto schématu připojit více než 3 zásuvky. V opačném případě se výrazně sníží proudová síla a také funkčnost elektrické sítě. Existují další jemnosti použití sekvenční metody. Zkušení specialisté je berou v úvahu při výkonu své práce.

Paralelní a sériové zapojení zásuvek má své silné a slabé stránky. V tomto ohledu zkušení specialisté obvykle používají smíšené schéma. Používají současně paralelní i sériové připojení. To znamená, že některé zásuvky budou připojeny k jedné síti, zatímco jiné budou mít autonomní připojení.

Která metoda je lepší?

Začátečníci v oblasti elektrotechniky se nemohou rozhodnout, co je lepší: paralelní připojení nebo sériové připojení? Samozřejmě je mnohem lepší vést dráty z každé zásuvky ke zdroji energie. Splnění úkolu zároveň zabere více času a navíc budete muset pro každou dálnici vytvořit obtížnou trasu. V obytných prostorách se často nepoužívají pouze výkonná zařízení, která vyžadují vysoký proud. Často stačí snížené parametry napájení.

Odborníci se domnívají, že smíšený přístup je lepší jak pro řemeslníky, tak pro majitele domů. Při instalaci více než 2 zásuvek bude mít jeden uzel vlastní autonomní páteř. Díky tomu bude možné vytvořit zásuvku pro výkonná zařízení a také několik uzlů pro méně náročná zařízení.

V prostoru kuchyně je elektrický sporák nebo trouba často napojena na samostatnou linku. Zároveň pro ostatní zařízení dělají samostatný panel s několika napájecími vstupy, do kterého je přiváděn proud jedním kabelem. Naprosto stejná metoda se používá pro ostatní místnosti.

Topný kotel vyžaduje samostatné napájení. Pro drobnou elektroniku stačí zásuvka s paralelními linkami. Smíšená metoda má výhody jiných metod, ale nemá jejich nevýhody. Majitelé domů musí zároveň pochopit, že body z paralelního obvodu mají proudovou sílu, která přesahuje zdroj. Z tohoto důvodu musí celkové zatížení odpovídat těmto ukazatelům.

Aplikace konektorů

Kromě paralelního a sériového připojení používají řemeslníci speciální zařízení pro usnadnění organizace napájecí jednotky. Při instalaci zásuvkového panelu použijte konektor, který usnadní pokládání vodiče. Napájecí kabel ze zdroje bude připojen do jedné zásuvky, která bude zároveň fungovat jako konektor. Následující zásuvky začnou napájet z 1. zásuvky, která je připojena k panelu. V tomto případě není potřeba pokládat pomocná vedení.

Zařízení má přípojky, které přenášejí proud z 1. zásuvky. To je dobrá volba pro organizaci sítě, když je potřeba několik zásuvek. S ním můžete dosáhnout autonomního připojení bez plýtvání kabely nebo vytváření trasy pro každou jednotlivou zásuvku. V tomto případě se celkový výkon zařízení sníží, ale tato možnost je perfektní jako doplňkový zdroj elektřiny.
