Tepelný výměník slouží k ohřevu vody ve vaně. Jeho princip fungování je založen na fyzikálních vlastnostech horké vody expandovat a stoupat, zatímco studená voda zůstává na dně.

Výměníky tepla jsou obvykle malé velikosti a voda v nich se rychle ohřeje. K výměníku tepla jsou připojeny dvě trubky – spodní a horní. Horká voda horním potrubím, vytlačovaná zespodu studenou vodou, tedy stoupá do vodní nádrže, která může být umístěna buď v parní místnosti, nebo v sousední místnosti, obvykle ve dřezu. V tomto případě se studená voda spodní trubkou neustále nezávisle přidává do výměníku tepla pro ohřev v něm. Žádné další mechanismy nebo čerpadla, motory nebo motory – čistá fyzika!

Společnost TMF vyrábí dva typy výměníků tepla pro ohřev vody ve vaně:

1. Vestavěný výměník tepla instalovaný uvnitř saunových kamen TMF;

2. Výměník tepla typu Kostakan „samovar“, nainstalovaný na komínu kamen a využívající teplo plynů unikající do potrubí k ohřevu vody (zakoupený samostatně od kamen).

Všechny výměníky TMF jsou vyrobeny z vysoce legované žáruvzdorné oceli s obsahem chromu minimálně 13 %.

<strong>Saunová kamna TMF s vestavěným výměníkem</strong>

Zkratka TO v názvu saunových kamen TMF znamená přítomnost vestavěného výměníku tepla. Díky nové konstrukci je voda ve výměníku ohřívána přímo plamenem, a nikoli stěnou topeniště, což výrazně snižuje tepelné ztráty, spotřebu paliva a dobu ohřevu vody.

Saunová kamna TMF s vestavěným výměníkem mají symetrické otvory na bočních stěnách. Na jedné straně kamen uvnitř topeniště je instalován výměník tepla a otvory na protější stěně jsou uzavřeny žáruvzdornými zátkami.

K instalaci systému ohřevu vody podle tohoto schématu budete potřebovat:

2. Zvolte spojovací potrubí s provozní teplotou minimálně 95 °C a připojovacím závitem G ¾.

3. Nádrž dálkového typu TMF “Baikal” je k dispozici v objemech 42/52/68/75/80 l.

4. Tři kohouty: pro výdej horké vody (6), pro vypouštění vody ze systému (9) a třícestný kohout (7). Třícestný kohout je připojen k potrubí horkého potrubí a slouží k výdeji horké vody před jejím vstupem do zásobníku, tzn. když se voda v nádrži ještě neohřála, ale nutně potřebujete vroucí vodu, například k naplnění košťat.

<strong>Saunová kamna TMF s vestavěnými výměníky tepla</strong>

Můžete si prohlédnout všechna saunová kamna TMF s vestavěnými výměníky zde . Na stejné stránce si ve filtru vlevo vyberete požadovaný objem parní komory, saunových kamen na dřevo nebo plyn, materiál topeniště – může to být konstrukční ocel Carbon nebo ocel Inox s obsahem chromu, možnost provedení ohřev kamen přímo z parní komory (krátký palivový kanál) nebo kamen vybavených prodlouženým palivovým kanálem pro topeniště z vedlejší místnosti, stejně jako barva kamen a provedení dvířek – ocelová dvířka nebo dvířka s průsvitným sklem Vitra.

<strong>Výměník pro saunová kamna TMF do komína</strong>

Pokud chcete zvýšit účinnost vašich saunových kamen a využít teplo plynů unikající do komína k ohřevu vody, je pro vás vhodný výměník typu Kostakan „samovar“. Pojmenované podle jezera na Kamčatce má zvětšený objem a umožňuje rychle ohřát vodu ve velkokapacitních nádržích. Výměník tepla Kostakan se obvykle instaluje jako první prvek komína za účelem odvodu tepla z úplně prvních horkých plynů a také pro udržení výškového rozdílu mezi výměníkem tepla a nádrží.

Výměník Kostakan je dostupný ve 4 modifikacích pro různé průměry komína: Ø115 – 8l, Ø120 – 8l, Ø140 – 9l, Ø150 – 9l; Připojovací závit pro všechny je standardní – G ¾.

Jak vidíte, instalace systému ohřevu vody s dálkovým výměníkem je totožná s instalací systému ohřevu vody pomocí saunových kamen s vestavěným výměníkem.

Pro efektivní provoz systému ohřevu vody musí být výškový rozdíl mezi výměníkem a nádrží značný – minimálně 30 cm mezi horní armaturou výměníku a dnem nádrže. Stává se, že není snadné splnit tento požadavek, protože stropy v lázních jsou nízké, výměník tepla je na kamnech instalován poměrně vysoko a většina nádrží na vodu je vertikální.

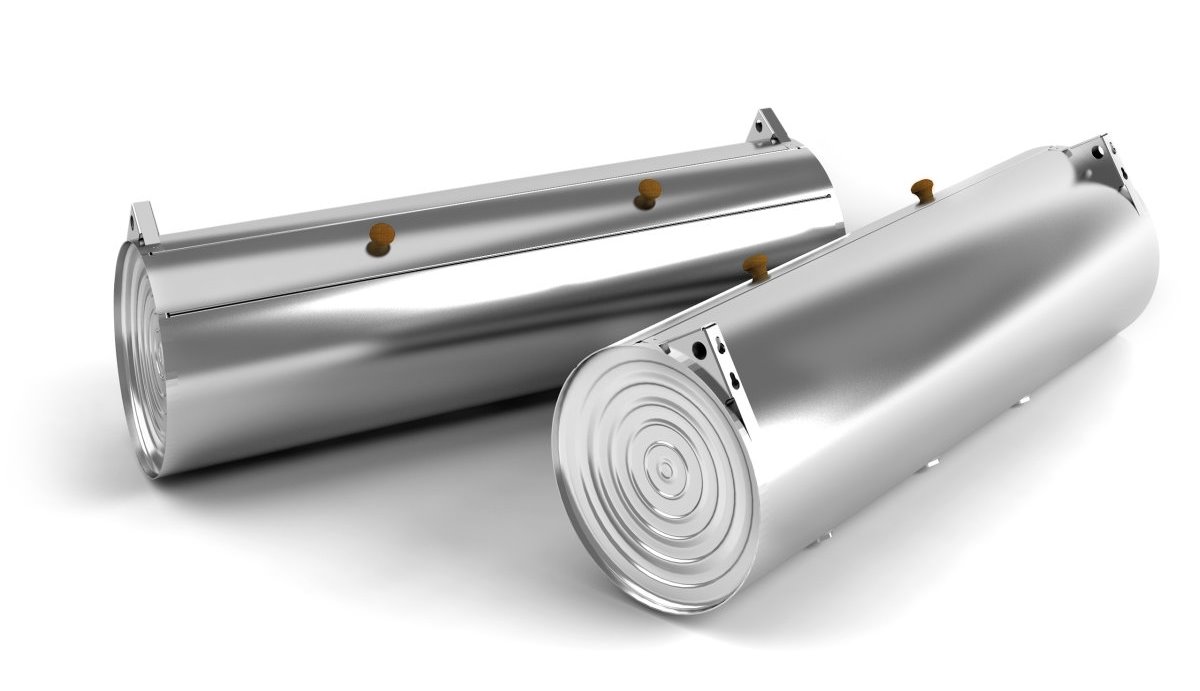

Pro takové případy firma TMF vyrábí horizontálně orientovaný vzdálený tank Zeppelin, který svým tvarem a leskem připomíná německé tuhé vzducholodě z minulého století, po kterých byl pojmenován. Lépe se zahřívá a je mnohem pohodlnější na údržbu. Velké, dlouhé hrdlo usnadňuje plnění nádrže vodou, čištění nádrže a údržbu armatur.

Bezpečnostní opatření

Vezměte prosím na vědomí, že jakýkoli systém ohřevu vody, stejně jako samotná saunová kamna, je nebezpečím požáru a vyžaduje zodpovědný přístup během provozu, proto důrazně doporučujeme pečlivě si přečíst návod k produktům TMF a přísně dodržovat všechna bezpečnostní opatření!

Zde jsou základní požadavky na instalaci a provoz systémů ohřevu vody ve vaně pomocí výměníků tepla:

• Neprovozujte troubu s prázdným výměníkem tepla a nádrží na horkou vodu nebo s nepřipojeným systémem ohřevu vody.
• Po zapálení kamen je zakázáno nalévat vodu do prázdné nádrže, výměníku nebo systému ohřevu vody – musíte počkat, až kamna a nádrž zcela vychladnou.
• Nepřipojujte topný systém k výměníku tepla. K tomuto účelu TMF vyrábí trubkové ohřívače, které jsou principiálně shodné s výměníkem typu „samovar“, pouze konstruované nikoli pro vodu, ale pro horký vzduch.
• Dno dálkového zásobníku teplé vody musí být minimálně 30 cm nad úrovní horní armatury výměníku tepla.
• Při instalaci potrubí není povoleno použití potrubí s provozní provozní teplotou nižší než +95 ° C. Potrubí pro horkou vodu se doporučuje instalovat pod úhlem nahoru alespoň 30° a pro studenou vodu – 1-2°. Prověšení potrubí ve vodorovných úsecích není povoleno. Spojovací trubky se při stoupající teplotě vody roztahují, takže je nelze připevnit ke stěnám.
• Maximální délka potrubí pro teplou vodu je 3 m.
• Závitové spoje potrubí musí být utěsněny instalatérským tmelem.
• Naplňte systém ohřevu vody pouze čistou vodou. Musí splňovat kvalitativní požadavky z hlediska obsahu solí, železa, vápna apod. Do nádrže je zakázán vstup žíravých látek.
• Je nutné zajistit, aby byl zásobník teplé vody připevněn ke stěně co nejbezpečněji, aby nedošlo k popálení a zranění. Stěna musí unést váhu plně naplněné nádrže.
• Nenalévejte vodu do nádržky až po víko, jinak může voda při varu vystříknout. Při varu slijeme horkou vodu a přidáme studenou.
• Neprovozujte nádrž na horkou vodu pod jiným tlakem, než je atmosférický tlak. Při provozu kamen s vestavěným výměníkem tepla není dovoleno překročit provozní tlak v systému ohřevu vody o více než 0,05 MPa (0,5 kgf/cmXNUMX). Tlaková zkouška systému s vyšším tlakem by měla být prováděna s vypnutým výměníkem tepla.
• Je zakázáno používat výměník tepla a vadnou nádrž, která má viditelné poškození a/nebo netěsní. Nepoužívejte systém ohřevu vody, pokud není možná cirkulace vody.

Tak.

Takže použití výměníku tepla k ohřevu vody v lázních je vynikající volbou. Volba mezi výměníkem tepla zabudovaným do kamen a výměníkem tepla typu „samovar“ na komínovém potrubí může být určena vašimi osobními preferencemi, velikostí a designem lázeňského domu a touhou využít teplo plynů „unikající do komín“ k ohřevu vody místo tepla uvnitř topeniště.

Co je nejdůležitější ve vaně po páře? Samozřejmě, teplá voda! Protože na letní chatě se chcete nejen dobře parní lázeň, ale také se umýt. Ale z nějakého důvodu si někteří letní obyvatelé, kteří věnují spoustu času výběru kamen, pamatují na vodu na poslední chvíli. Přitom při absenci centrálního zásobování vodou a z důvodu neutrácení peněz za nákup kotle je rozumné využít k ohřevu vody teplo ze saunových kamen. Taková kamna totiž bez problémů ohřejí nádrž o objemu 60, 80 a dokonce i 100 litrů. A výměník tepla (HE) mu umožňuje tento úkol zvládnout.

Obr. 1. Výměník pro saunová kamna

Princip činnosti výměníku tepla

Design výměníku dokáže vymyslet i školák, protože vše je jednodušší než pařený tuřín. Výměník tepla je malá plochá nerezová nádrž o objemu 1-2 litry se dvěma armaturami – spodní a horní. Právě k těmto armaturám jsou připojeny trubky, které jsou pak připojeny ke vzdálené nádrži pro vanu. Nádrž lze zavěsit na zeď – buď v umývárně vedle parní místnosti, nebo přímo v parní místnosti.

Funkční principy tohoto zázračného systému jsou založeny na jednoduchém fyzikálním zákonu – horko vždy směřuje nahoru a chlad vždy směřuje dolů. Jinými slovy, studená voda ve výměníku tepla, která se zahřívá, začne stoupat potrubím do vzdálené nádrže. Zároveň vytlačuje studenou vodu, která padá dolů do stejného výměníku tepla. Takto dochází k přirozené cirkulaci vody v systému s výměníkem tepla.

Lavrov Sergej
Store manager ve společnosti Narodnogo Opolcheniya Ave, 22

Doba ohřevu vody je přibližně 2 hodiny a závisí samozřejmě na kapacitě zásobníku.

Obr. 2. Schéma ohřevu vody v lázeňském domě z kamen s výměníkem

Podmínky pro provoz vodovodního systému

Takový jednoduchý systém cirkulace vody však bude fungovat, pokud majitel lázeňského domu nezapomene splnit řadu požadavků na design.

Výška nádrže. Výstupní potrubí z horní armatury do nádrže musí mít sklon minimálně 30 stupňů vzhledem k horizontu. Vaše nádrž by tedy měla být umístěna alespoň půl metru nad výměníkem tepla.

Vzdálenost nádrže. Nádrž na stěnu by měla být umístěna ve vzdálenosti maximálně 2 metry od výměníku tepla.

Stejný průměr kování. Průměr armatur na nádrži, tepelném výměníku a spojovacích trubkách musí být stejný (obvykle ¾ palce nebo 20 mm).

A pár „nedělat“

Jednak se nedoporučuje k saunovým kamnům připojovat nádrže větší než 100 litrů, jinak saunová kamna dlouho ohřívají vodu nebo ji neohřívají vůbec.

Za druhé je zakázáno používat kovoplastové trubky přímo z tělesa výměníku tepla. Aby nedošlo k jejich poškození, měly by být takové trubky použity alespoň půl metru od samotných kamen.

Typy saunových kamen s výměníkem

Koupelnová kamna s výměníkem tepla se liší v místě instalace takového výměníku tepla a vlastnostech jeho provozu.

• Vnitřní výměník tepla umístěn přímo v topeništi pece.

Jednoznačnou výhodou tohoto umístění je, že samotný výměník tepla se rychleji zahřeje a tím rychleji ohřeje vodu v nádrži. Jinými slovy, jedná se o nejlepší možnost z hlediska účinnosti. Příkladem kamen s vnitřním výměníkem jsou saunová kamna Ermak.

Obrázek 3. Výměník tepla Ermak je umístěn uvnitř topeniště pece

Ale jsou tu i nevýhody. Vzhledem k tomu, že je výměník umístěn v agresivním prostředí, dojde k jeho rychlejší poruše. V tomto případě bude nutné jej vyměnit, ale nahradit podobným. To znamená, že se ujistěte, že údržba musí být „originální“ – od stejného výrobce jako sporák. „Mimozemské“ zařízení s vysokou pravděpodobností nebude pasovat do místa instalace vašich kamen. A ještě jedna věc, sice nepodstatná, ale. Při výměně výměníku se připravte, že si pěkně ušpiníte ruce, protože se budete muset dostat dovnitř topeniště.

• Externí výměník tepla — umístěn mimo topeniště pece. Zpravidla se zavěšuje na vnější boční stěnu topeniště. V závislosti na výrobci se takové výměníky tepla instalují buď mezi plášť a topeniště, nebo mezi kameny a topeniště.

Obrázek 4. U kamen Vesuvius je výměník tepla umístěn mimo topeniště

Externí výměníky tepla mají dvě výhody:

1. Tepelný výměník vydrží dlouhou dobu, protože není umístěn uvnitř topeniště;
2. Takový výměník tepla můžete nainstalovat kdykoli, i mnoho let poté, co začnete saunová kamna používat.

Nevýhodou je, že ohřev vody bude trvat déle, protože výměník tepla v tomto případě není v žádném případě připojen k ohni. V průměru bude ohřev vody trvat o 40-60 minut déle. Ale zároveň je taková údržba snadno vyměnitelná. Výměna je velmi jednoduchá – vyjměte plášť kamen (pokud je) nebo odstraňte některé kameny (pokud jsou kamna síťová), odstraňte starý a nainstalujte nový. V tomto případě zůstanou vaše ruce rozhodně čisté.

Příkladem kamen s externím výměníkem jsou koupelová kamna „Vesuvius“.

• Registr tanků. Přestože takový výměník tepla není součástí designu kamen a prodává se samostatně, rozhodli jsme se jej zařadit do našeho seznamu, protože toto provedení se často vyskytuje. V tomto případě je výměník tepla počáteční částí komína.

Obrázek 5. Připojení vzdálené nádrže pomocí registrační nádrže

Registrační nádrž má tři výhody:

1. Registrační nádrž lze instalovat na jakákoli saunová kamna od jakéhokoli výrobce.
2. Nádrž se instaluje i poté, co začnete saunová kamna používat, i když s komínem budete muset trochu kouzlit.
3. Registr nádrží je v podstatě nádrž na potrubí. Pomocí vody tento výměník tepla sníží teplotu výfukových spalin, což zase usnadní osud dalších částí komína.

Nevýhodou je, že se obtížně plní vodou. Aby byla zajištěna dobrá cirkulace vody, jak je uvedeno výše, musí být vzdálená nádrž zavěšena dostatečně vysoko. Podle toho lze v některých případech napouštět vodu pouze pomocí hadice.

Je možné vytápět saunu bez vody ve výměníku?

Ne, nemůžeš! Faktem je, že tloušťka kovových stěn výměníku tepla je navržena pro konstantní odvod tepla. Pokud tam není, váš výměník tepla velmi rychle selže.

V zimě také nezapomeňte vypustit vodu ze systému. Protože pokud voda v zimě zamrzne a zvětší se, povede to k hrozným následkům. Může prasknout nejen výměník tepla a potrubí, ale dokonce i topeniště. Rozsah potíží můžete odhadnout z následující fotografie:

Obr. 6. Topeniště saunových kamen se rozbilo v důsledku výbuchu výměníku tepla

Video o tom, jak získat teplou vodu ze saunových kamen s výměníkem

Pokud byste si vše výše uvedené chtěli nejen přečíst, ale i vidět, doporučujeme zhlédnout naše video, které jsme natočili v jedné z prodejen pecí řetězce.

Zdarma Vám vybereme variantu kamen s výměníkem pro Váš případ

Pokud máte po přečtení článku stále dotazy, určitě nás kontaktujte. Souhlas, vždy je lepší hrát na jistotu a využít znalostí a zkušeností odborníků. Volejte: 8 (812) 605-85-05.

Dále Vám doporučujeme seznámit se s širokou nabídkou saunových kamen v sekci našeho webu „Saunová kamna s výměníkem“. Web má pohodlný filtr s výběrem objemu parní komory, typu ohřívače kamen atd.
