Tato část obsahuje informace o vysoušečích vzduchu a oblastech jejich použití. Klasifikace odvlhčovačů je uvedena na základě principu jejich fungování a výkonu. Je poskytnuto schéma a princip činnosti nejběžnějšího typu – kondenzační sušičky.

Proč potřebujeme odvlhčovače? <br />

Odvlhčovače se používají ke snížení a udržení nastavené úrovně vlhkosti v místnostech. Nejčastějšími objekty, kde jsou odvlhčovače instalovány, jsou sauny, vany a bazény, sprchy, prádelny, sušárny oděvů a pracovních oděvů, sklepy, sklepy, sklady, sklady zeleniny. Typicky se jedná o objekty, kde se odpařuje velké množství vlhkosti (např. z hladiny bazénu).

Odvlhčovače se také používají na stavbách k vysoušení staveb a prostor. Spotřeba energie je nižší ve srovnání s ohřevem vzduchu teplovzdušnými pistolemi a odstraňováním vlhkosti větráním a konstrukce nepodléhají teplotním deformacím.

V mnoha výrobních procesech je vysoká vlhkost a kondenzace nepřijatelné, například ve farmaceutickém průmyslu (v dílně na výrobu přípravků na železo je povolena relativní vlhkost maximálně 10 %!), v potravinářském průmyslu a v elektronice. V těchto případech se nelze vyhnout použití odvlhčovačů.

Typy odvlhčovačů <br />

Podle principu činnosti jsou odvlhčovače klasifikovány takto:

• Kondenzační
  Odvlhčovač funguje jako běžná klimatizace (viz níže). Tento typ odvlhčovače je účinný při dostatečně vysoké vlhkosti a teplotě vzduchu. Do tohoto typu patří všechny domácí odvlhčovače.
• В vstřebávání V desikantu je vodní pára chemicky absorbována činidlem, které se rozpouští během procesu sušení.
• В adsorpce V desikantu jsou molekuly plynu nebo páry přitahovány molekulárními silami adsorbentu. Vysoušedlem je speciální gel (například silikagel), který absorbuje vlhkost. Po každém pracovním cyklu je třeba obnovit vlastnosti agenta.

Podle účelu a výkonu se odvlhčovače dělí do 3 tříd:

1. domácnost, kapacita od 12 do 30 l/den; Odvlhčovače pro domácnost se používají v obytných prostorách a kancelářích. Zpravidla jsou vybaveny vestavěným nebo vzdáleným prostorovým čidlem vlhkosti, časovačem, pohodlným ovládacím panelem a vzduchovým filtrem pro čištění vzduchu.
2. poloprůmyslový, kapacita od 30 do 300 l/den;
3. průmyslová, kapacita od 300 do několika tisíc l/den.

Poloprůmyslové a průmyslové odvlhčovače jsou určeny pro sklady, stavby a průmyslové podniky. Maximální pozornost je zde věnována nikoli designu, ale pevnosti, spolehlivosti a vysokému výkonu. Odvlhčovače poloprůmyslového typu jsou uzavřeny v odolném ocelovém pouzdře a mají kolečka a rukojeti pro snadný pohyb. Některé modely poloprůmyslových odvlhčovačů mají přídavné topné těleso pro ohřev odcházejícího vzduchu. Průmyslové odvlhčovače jsou obvykle instalovány trvale.

Konstrukce a princip činnosti chladicí (kondenzační) sušičky jsou podrobně popsány níže.

Princip činnosti kondenzačního odvlhčovače <br />

Princip odvlhčování vzduchu je založen na efektu kondenzace vlhkosti obsažené ve vzduchu na studeném povrchu, jehož teplota je pod rosným bodem.

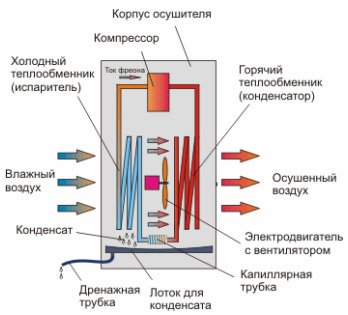

V chladicím odvlhčovači je vzduch hnán ventilátorem přes dva výměníky tepla umístěné v sérii za sebou. Výměníky tepla jsou zapojeny do jednoho okruhu naplněného chladivem (freonem). Kompresor zajišťuje cirkulaci freonu v okruhu a požadovaný provozní tlak.

Freon prochází pod tlakem tenkou a dlouhou kapilárou a velmi se ochlazuje a poté vstupuje do prvního výměníku tepla. Chladný freon, který je v kapalné fázi, ochlazuje výměník tepla. Vlhký vzduch v místnosti prochází prvním výměníkem tepla a vytváří velké množství kondenzátu. Vlhkost odtéká do speciální vaničky a poté může být shromažďována ve vestavěné nádrži nebo odváděna do kanalizačního systému drenážním potrubím.

Vzduch se při průchodu prvním výměníkem tepla ochlazuje. Freon v něm se naopak zahřívá, odpařuje a vstupuje do kompresoru. V důsledku komprese se freon silně zahřívá a vstupuje do druhého výměníku tepla. V něm freon kondenzuje pod vlivem procházejícího studeného vzduchu. Zároveň se ohřívá vzduch.

Takže, co se stane se vzduchem v odvlhčovači, je toto:

chlazení > kondenzace > topení

Výsledná teplota procházejícího vzduchu tak zůstává prakticky nezměněna a jeho vlhkost klesá na stanovené limity.

Základní literatura <br />

1. “Odvlhčovače” (compres_osush.html)
2. Ananyev V.A., Balueva L.N., Galperin A.D., Gorodov A.K., Eremin M.Yu., Zvjaginceva S.M., Murashko V.P., Sedykh I.V. Větrací a klimatizační systémy. Teorie a praxe. — 2003. — 416 s.
3. Ve formátu PDF: oddíl I (str. 1-23) (4,71 MB), oddíl II (str. 24-53) (6,73 MB), oddíl III (str. 54-195) (28,2 MB), oddíl IV (str. 196-235) (42,2 MB), oddíl V (str. 236-257), oddíl 5, 258-311 MB11,4 (str. 312-339) VII (str. 6,13–340) (369 MB), oddíl VIII (str. 6,56–370) (416 MB), oddíl IX (str. 9–XNUMX) (XNUMX MB)
4. Ve formátu DJVU: sistemy-cond-euroclimat.djvu (13,5 MB)

další literatura <br />

1. “World of Climate” č. 38, “Klimatické systémy pro bazény” (mk_38_10.html)
2. “Svět klimatu” č. 26, “Jak efektivně vysušit sklad” (mk_26_06.html)
3. “Průvodce návrhem pro systémy odvlhčování vzduchu” (cdp-design.pdf, (144 KB))

Testovací otázky: <br />

1. V jakých případech je vyžadováno odvlhčování vzduchu?
2. Je někdy nutné snížit vlhkost pod příjemnou úroveň 40-60%?
3. Proč se při nízkých teplotách a vlhkosti vzduchu místo kondenzačních používají adsorpční odvlhčovače?
4. Jaký je výkon domácích odvlhčovačů vzduchu? K jakým účelům se používají?
5. Popište princip činnosti kondenzační (chladící) sušičky? Proč na rozdíl od klimatizace vzduch neochlazuje, ale pouze snižuje jeho vlhkost?
