Jak vybrat správný profil zubů pásové pily pro vaši pilu a typ dřeva
Pokud šířka, tloušťka a délka ostří kovového pásu závisí na modelu stroje a jsou uvedeny v návodu k obsluze, musí být rozteč zubů pečlivě zvolena v závislosti na velikosti a tvaru obrobků. Správná volba rozteče zubů zajišťuje dlouhou životnost pily tím, že poskytuje správný tlak zubů a dostatečnou velikost zubů pro odstraňování třísek.
Pilové pásy na kov se vyrábějí s konstantním nebo proměnným stoupáním měřeným v TPI (TPI je anglická zkratka pro Tooth Per Inch, udávající počet zubů na palec délky). Při řezání kovu je výhodnější variabilní rozteč kotouče, protože má mnohem větší pracovní rozsah ve srovnání s konstantním stoupáním, což zabraňuje vibracím, které vznikají při řezání. Proměnná rozteč zubů – indikována dvěma čísly, například 8/12 – čísla označují minimální a maximální rozteč zubů ve skupině. Na čepeli se obvykle opakuje skupina 7 zubů s proměnnou roztečí.
Pro výběr správné rozteče zubů platí určitá pravidla:
Optimální počet zubů na délku řezu je od 6 do 12.
Po délce řezu musí být alespoň 3 zuby, pokud je jich méně, mohou se zuby zaseknout a zlomit.
Na jednu délku řezu může být maximálně 24 zubů. Pokud počet zubů překročí maximální hodnotu, dutina mezi zuby nepojme třísky, pila se přehřívá a životnost se výrazně sníží.
Pro usnadnění výběru rozteče zubů se používají speciální tabulky:
Tabulka č. 1 pro řezání masivních obrobků
| Velikost obrobku, mm | Počet zubů na palec (TPI) |
| na 25 | 10/14 |
| 15 – 40 | 8/12 |
| 25 – 50 | 6/10 |
| 35 – 70 | 5/8 |
| 40 – 90 | 5/6 |
| 50 – 120 | 4/6 |
| 80 – 150 | 3/4 |
| 130 – 350 | 2/3 |
| 150 – 450 | 1,5/2 |
Tabulka č. 2 pro řezání profilových obrobků
| Tloušťka stěny, mm | Vnější rozměr, mm | |||||||||
| 20 | 40 | 60 | 80 | 100 | 120 | 150 | 200 | 300 | 500 | |
| 2 | 14 | 14 | 14 | 14 | 14 | 14 | 10/14 | 10/14 | 8/12 | 8/10 |
| 3 | 14 | 14 | 14 | 10/14 | 10/14 | 10/14 | 8/12 | 8/12 | 6/10 | 5/8 |
| 4 | 10/14 | 10/14 | 10/14 | 8/12 | 8/12 | 8/12 | 6/10 | 6/10 | 5/8 | 4/6 |
| 5 | 10/14 | 8/12 | 8/12 | 8/12 | 6/10 | 6/10 | 5/8 | 5/8 | 4/6 | 4/6 |
| 6 | 8/12 | 8/12 | 6/10 | 6/10 | 5/8 | 5/8 | 5/8 | 5/8 | 4/6 | 3/4 |
| 8 | 8/12 | 6/10 | 6/10 | 6/10 | 5/8 | 5/8 | 5/8 | 5/8 | 4/6 | 3/4 |
| 10 | 6/10 | 5/8 | 5/8 | 5/8 | 5/8 | 4/6 | 4/6 | 3/4 | 3/4 | |
| 12 | 5/8 | 5/8 | 5/8 | 4/6 | 4/6 | 4/6 | 3/4 | 3/4 | 3/4 | |
| 15 | 5/8 | 5/8 | 4/6 | 4/6 | 4/6 | 4/6 | 3/4 | 2/3 | 2/3 | |
| 20 | 4/6 | 4/6 | 4/6 | 3/4 | 3/4 | 2/3 | 2/3 | 2/3 | ||
| 30 | 3/4 | 3/4 | 3/4 | 3/4 | 3/4 | 2/3 | 2/3 | 2/3 | ||
| 50 | 2/3 | 2/3 | 2/3 | 2/3 | ||||||
Vyberte maximální velikost dílu, který má být vyříznut. Poté vyberte tloušťku stěny. Průsečík těchto dvou parametrů v tabulce ukazuje doporučenou rozteč zubů. Pro rychlejší řezání můžete použít další větší přírůstek. Nedoporučuje se používat jemnější rozteč, protože přeplnění dutin mezi zuby třískami vede k selhání pily.
Pro přesnější výběr obrazů můžete použít kalkulačku.
- Výhodné sady
- Kotoučové pily
- Spárovací stroje
- Pásové pily na dřevo
- Tloušťkovací stroje
- Brusky
- Soustruhy na dřevo
- Frézky
- Vysavače, odsavače třísek
- Hoblovací a tloušťkovací stroje
- Panelové pily
- Drážkovací a drážkovací stroje
- Kartáčovací stroje
- Pokosové pily
- Elektrické přímočaré pily
- Kombinované stroje
- Vrtačky do dřeva
- Stroje na olepování hran
- Napájecí zařízení
- Аксессуары
- Časopis WOOD-MASTER
- Lepidla, oleje, vosky, laky
- Výhodné sady
- Pásové pily
- Vrtací stroje
- Frézky a vrtačky
- Kovové frézky
- Soustruhy
- Řezné nástroje
- Související produkty
- Ostřicí stroje
- Řezačky trubek a kotoučové pily
- Brusky
- Plošné brusky
- Nůžky na kov
- Ohýbačky trubek a ohýbačky profilů
- Lisy
- Čisticí stroje
- Magnetické vrtací stroje
- Digitální odečet (DRO)
- Válečky
- Gilotiny
- Těsnící stroje
- Ohýbačky plechu
- Kombinované stroje na zpracování plechu
- Stroje na tváření kovů
- Stroje na výrobu vzduchovodů
- Úhlové vyřezávací stroje
- Odvíječe rolí
- Kovací zařízení
- Podpěry válečků (Válečkové stoly).
- Odstraňovače zkosení
- Stroje na kuželování trubek
- Svěrák
- Svorky a svorky
- Měřicí nástroj
- Sešívačky
- Svorky
- Soustružnické frézy
- Sekáče
- Ruční řezací frézy
- Pracovní stoly
- Osobní ochranné prostředky
- Nástroj kleště
- Kleště, boční řezáky
- Sady nářadí
- nástroj na ostření
- Boxy a brašny na nářadí
- Kladiva, paličky
- Pily na železo
- Stahováky hřebíků, páčidla
- Spojovací příslušenství
- Plynové zařízení
- Perlíky a sekery
- Pilníky, jehlové pilníky
- Hoblíky.
- Šroubovák
- bitů
- ostatní
- Ruční kovové nůžky
- nože
- Váhy
- Válečkové dopravníky (válečkové podpěry)
- Vozíky pro kladkostroje, pojízdné typu GT
- Elektrické kladkostroje
- Elektrický vozík typu WRT
- Stacionární kladkostroje typu SMHA
- Pákové kladkostroje
- Navijáky
- Příslušenství pro zdvihací zařízení
- Hydraulické zvedáky
- Podvozek pro kladkostroj typu PT (jednoduchý)
- Frézovací a řezací stoly
- Příslušenství pro elektrické nářadí
- Kotoučové a ponorné pily
- Vrtačky a šroubováky
- Vysavače
- Brusky
- Leštící stroje
- Fraser
- Hoblíky
- Míchadla
- Čištění frézek a brusek
- Puzzle
- Hmoždinkové frézy DOMINO
- Multifunkční nástroj
- Stroje na olepování hran
- Organizace pracoviště
- Úhlové brusky
- Motorové pily
- Přepěťové ochrany
- Elektrárny
- Lucerny, lampy
- Lepicí pistole
- Kovové soustružnické nástroje
- Koncové frézy
- Řezačky mušlí
- Vrtáky do dřeva
- Kovové vrtáky
- Řezačky kovů
- Plnicí vrtáky
- Jádrové vrtáky
- Kompresory
- Pneumatická kladiva
- Příslušenství pro pneumatické nářadí
- Spotřební materiál pro nabíjecí nástroje
- Pneumatické sešívací pistole
- Pneumatické nastřelovací pistole
- Vláknové optické lasery
- CNC frézovací obráběcí centra
- Elektroerozivní stroje
- Zařízení pro řezání plazmou
- Hydraulické lisy
- Mazací pistole
- Čerpací stříkačky
- Průtokoměry
- Čerpadla
- Oilers
- Dmychadla maziv
- Náhradní díly, příslušenství
- Brusné systémy DE-TERO
- Brusné pásy
- Brusné kotouče a kotouče
- Brusná pouzdra
- Brusné kotouče na suchý zip
Použití správného pilového pásu je klíčem ke zvýšení řezného objemu, zlepšení kvality řezu a snížení výrobních nákladů. Wood-Mizer vyrábí nejširší sortiment pilových kotoučů na dřevo s více než 100 kombinacemi v závislosti na profilu zubu, šířce, tloušťce, rozteči zubů a materiálu kotouče. S tolika dostupnými možnostmi má smysl porozumět parametrům pásových pil, abyste mohli vybrat tu nejlepší a cenově nejvýhodnější volbu pro vaše specifické potřeby řezání. Nabízíme užitečné informace, které vám pomohou lépe porozumět geometrii pilového pásu a jak vybrat správný kotouč pro váš stroj.

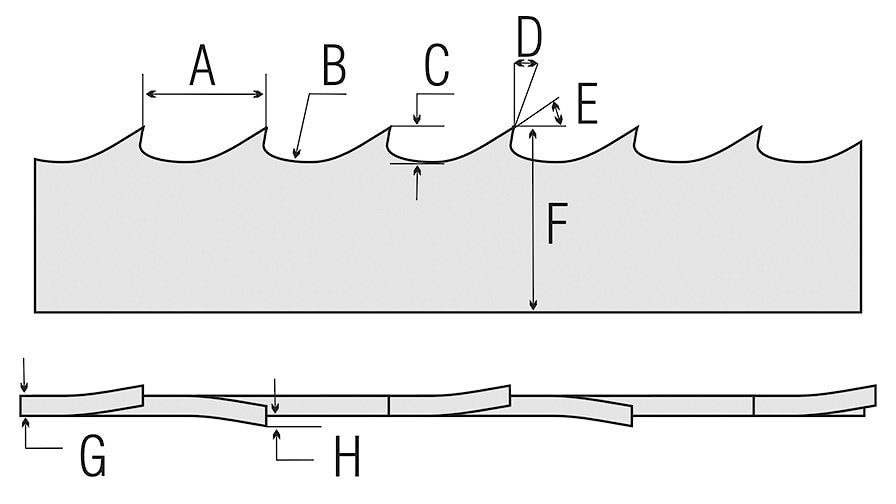

A = rozteč zubů
