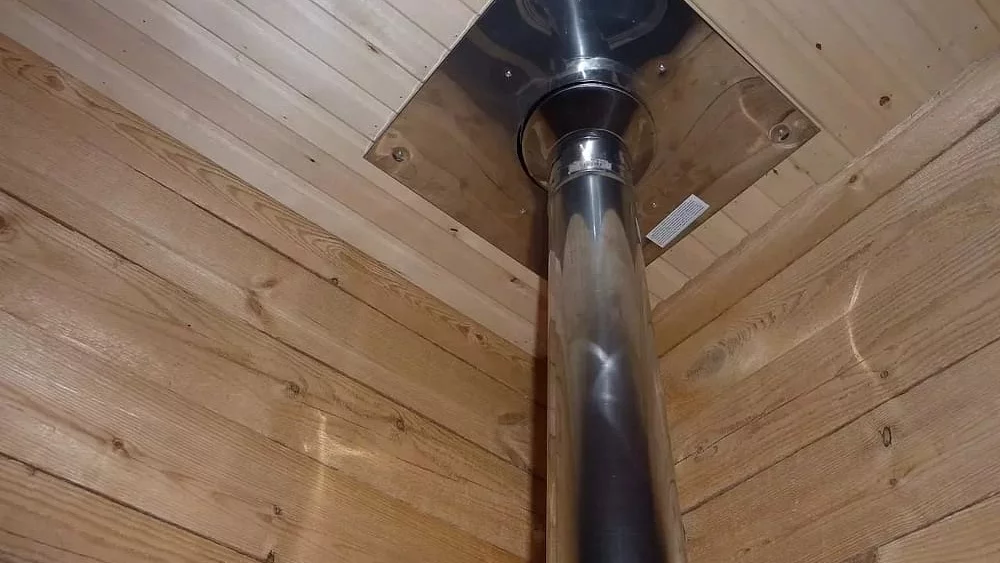

Průchod komína dřevěným nebo betonovým stropem musí být proveden v souladu se stanovenými normami, aby byla zajištěna požární bezpečnost domu. Pokud je strop dřevěný, je důležité, aby byla izolace vysoce kvalitní, protože v této oblasti je horký povrch potrubí umístěn co nejblíže hořlavým materiálům. Vzhledem k tomu, že se komínový systém může při průchodu stropem velmi zahřát a vzniká nebezpečí při kontaktu s hořlavými povrchy, je stropem instalována komínová průchodka.

Co je to uzel pro průchod ocelové trubky stropem?

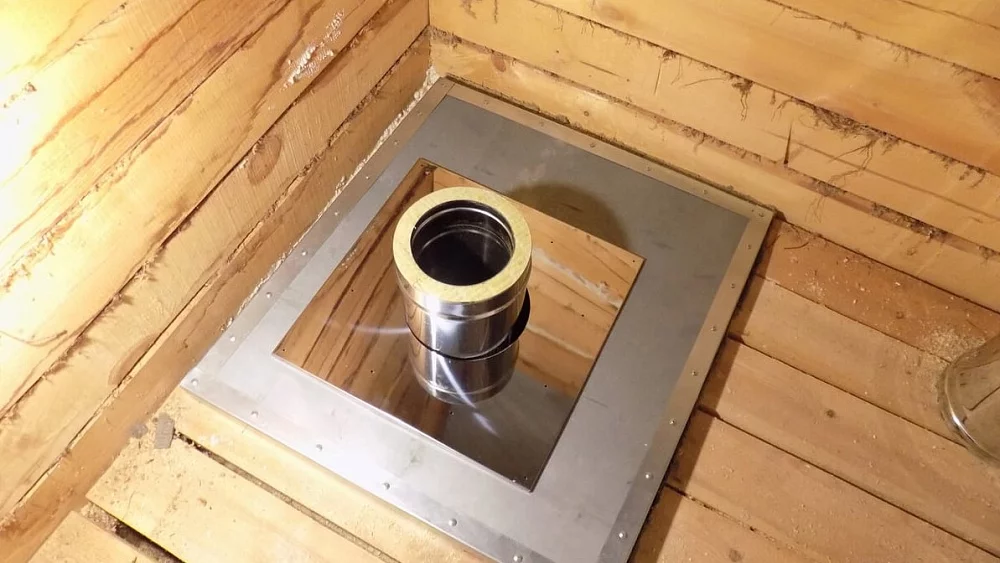

Účelem PPU je umístit potrubí procházející stropem nebo stěnou. V podstatě se jedná o izolační box s otvorem pro komínovou trubku. Jeho hlavním úkolem je chránit stropy před přehřátím, protože během provozu teplota vnějšího obrysu komína stoupá a zahřívá povrchy umístěné v blízkosti.

PPU (stropní montáž) si můžete sestavit sami nebo si koupit hotovou konstrukci. Ve druhém případě je nutné vzít v úvahu průměr komína, dále polohu stropů/stěn a topného zařízení.

Pravidla pro uspořádání průchodu komína stropem

Základním pravidlem, které je nutné dodržet při instalaci komínového systému, je dodržení bezpečné vzdálenosti mezi komínem a dřevěnou podlahou. Podle norem musí být minimálně 500 mm. Pokud potrubí prochází oblastmi, které jsou navíc chráněny před náhodným požárem, lze vzdálenost snížit na 380 mm.

Konce, krokve, trámy a další plochy dřevěných podlah jsou obvykle chráněny 5 mm azbestovými plechy a pozinkovanými ocelovými plechy, které nejen zabraňují požáru, ale také rovnoměrně rozdělují a odrážejí teplo a zajišťují dodatečné vytápění místnosti.

V podlahách z hořlavých materiálů by neměly být žádné potrubní spoje, mohou být umístěny nad ním nebo pod ním.

Průchod komína stropem: jak na to?

Než spustíte komín skrz strop, musíte se ujistit, že jste obeznámeni se všemi bezpečnostními normami a předpisy. V případě pochybností je lepší obrátit se na profesionály. Instalace se provádí v několika fázích:

• Určí se velikost prostupu komína stropem a vyřízne se do něj otvor požadovaného průměru.
• V případě potřeby se otvor zpevní.

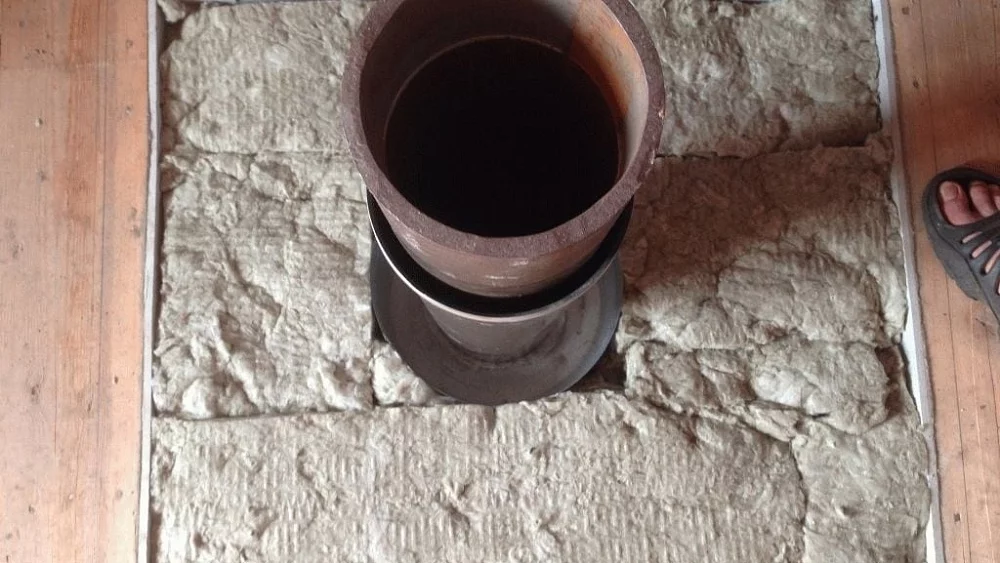

• Izolace se instaluje tak, aby komín mohl procházet dřevěným stropem. Musí být z nehořlavého materiálu.
• Pokud se očekává, že bude přítomen, instaluje se ocelový rám.
• Probíhá montáž prostupu komína dřevěným stropem v polyuretanové pěně.
• Přes PPU je instalován systém odvodu kouře.

Společnost Phoenix je výrobcem nerezových komínových systémů. Naše výrobky vyrábíme z oblíbených korozivzdorných austenitických a feritických ocelí (AISI 430, AISI 304, AISI 310, AISI 316, AISI 321, případně i jiných speciálních ocelí). Jako tepelný izolant se používá čedičové nebo tepelně odolnější mullitovo-křemičité vlákno. Komín můžeme nainstalovat s ohledem na stavební předpisy a požárně bezpečnostní předpisy. Konzultace po telefonu: 8-926-925-77-71.

Nové publikace

25. prosince 2024, 04:21

Jak správně připojit kondenzační plynový kotel na komín

Koaxiální komín pro kondenzační plynový kotel je systém odvodu kouře

25. prosince 2024, 04:19

Jak chránit kondenzační kotel před zamrznutím

Kondenzační kotle jsou o 20–30 % hospodárnější než tradiční plynové spotřebiče

25. prosince 2024, 10:38

Problémy s komínem během inverze počasí

Inverzní povětrnostní podmínky během pozdního podzimu a zimních mrazů mohou ovlivnit účinnost komína

25. prosince 2024, 10:35

Pro odstranění spalin z kotlů, kamen, kamen je instalován komín v domech a lázních. Při instalaci vnitřní konstrukce jsou trubky vedeny svisle přes mezipodlahové a stropní podlahy a střechu. V tomto případě je třeba věnovat zvláštní pozornost prostupovým jednotkám, zejména v místech, kde komín ústí dřevěnými podlahami. Sebemenší chyba může způsobit požár. Je důležité učinit všechna možná bezpečnostní opatření, aby se zabránilo nechráněnému kontaktu s hořlavými materiály při průchodu komína.

Požární normy a předpisy

Při instalaci komína byste měli vzít v úvahu normy popsané v SNiP 41-01-2003 a SP 7.13130.2013. Vzhledem ke vzniku inovativních izolátorů a sendvičových trubek na stavebním trhu mohou být některá ustanovení považována za zastaralá, ale základní normy zůstávají nezměněny.

Regulační dokumenty se zaměřují na potrubí z cihel a betonu. Od vnějších ploch komína k hořlavým prvkům se doporučuje dodržet světlost 130 mm. Pro keramický systém odvodu kouře bez izolace je minimum 250 mm, s izolací – 130 mm. Pokud se instaluje kovová trubka, měli byste se podívat na přílohu SNiP 41-01-2003, která se nazývá „Kovové vzduchové kanály (přípustné průřezy a tloušťka kovu). Uvádí, že od trubky k nechráněnému stromu by měla být ponechána mezera 500 mm. Vrstvem tepelné izolace lze světlost zmenšit na 380 mm. Při instalaci byste se měli řídit standardními hodnotami uvedenými v pokynech výrobce kamen a komínů.

Jak daleko se můžete odchýlit od normy?

Komínový prostup ve stropech může být uspořádán odchylně od předepsaných norem, pokud je pro takové rozhodnutí opodstatnění. Potřeba může být spojena s použitím tepelně izolačních řešení, která mají jiné požadavky, než jaké jsou předepsány v SNiP. Pro zajištění bezpečné instalace v souladu se zákonem se můžete spolehnout na následující dokumenty:

Pokyny výrobce	Doporučení v návodu výrobce mohou mít přednost. Pokyny lze použít při provádění kontrol kontrolory. Dokument specifikuje přípustné vzdálenosti a vůle pro konkrétní výrobek.
TROL 2006	Jedná se o soubor odborných pravidel pro instalaci vzduchového vytápění a pecí, platných v Evropě. Dokument je platný, pokud se instaluje dovezené zařízení.
Dokument ministerstva pro mimořádné situace	Můžete nezávisle požádat ministerstvo pro mimořádné situace o souhlas s proříznutím. Vyvinutý nástěnný nebo stropní systém je nutné zaslat k testování. Pokud je závěr kladný, je instalace systému považována za legální.

Jaké materiály lze použít?

Pro správnou instalaci komína je důležité znát seznam povolených materiálů. Cihlové, keramické a kovové trubky se mohou zahřát na teploty, které způsobují doutnání a požár v dřevěných podlahách a stropech. Pro zajištění bezpečného provozu kamen a dalších topných zařízení je důležité izolovat potrubí a krabici ohnivzdornými výplněmi.

Pro tento účel lze použít následující:?

Podlahy lze izolovat při stavbě komína pomocí azbestové lepenky. Materiál nehoří ani nedoutná. Má vysokou mechanickou pevnost. I při přímém kontaktu s ohněm poskytuje vysokou úroveň izolace.

Uspořádání vývodu ve stropě

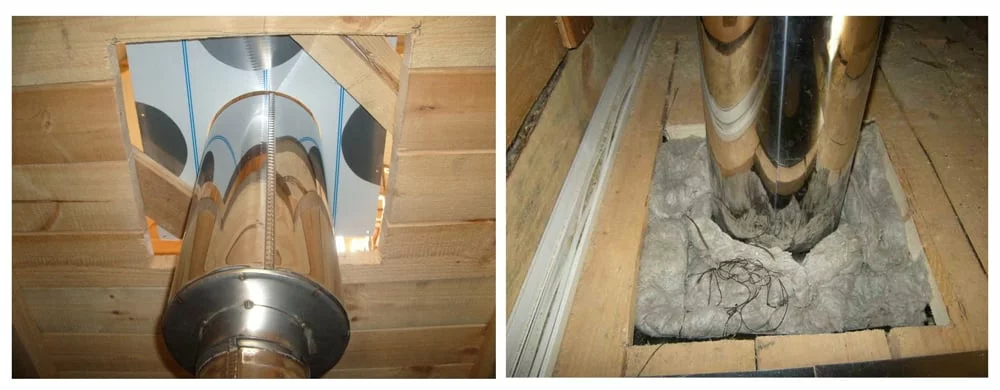

Komínový průchod stropním otvorem je uspořádán ve formě krabice, která je vyplněna ohnivzdorným materiálem. Je třeba vzít v úvahu umístění komunikací. Je třeba se vyvarovat přímého kontaktu komína s okolními inženýrskými sítěmi. Důležité je také zabránit kontaktu s nosnými konstrukcemi. K rozvodu přes strop se často používají sendvičové trubky. Jedná se o prefabrikované systémy s vrstvou tepelné izolace. Moduly jsou zapojeny do série pomocí svorek. Spoje by nikdy neměly být umístěny v průchodech stropy.

Důležité body ke zvážení:?

Při přehřátí pece je snadno překročen maximální přípustný průtok spalin. V každém okamžiku může sendvič ztratit své vlastnosti a z hlediska tepelné vodivosti se proměnit v jednostěnný sendvič. Je třeba dodržet doporučenou vzdálenost od dřevěných částí 380 mm.

Postup instalace

Při instalaci komína je důležité instalovat potrubí přísně svisle a chránit stropy před požárem. V první fázi práce je určeno umístění uzlu. Dále se sestaví plášť. Dalším krokem je instalace tepelné ochrany.

Průchod potrubí stropem lázeňského domu

Fáze práce mohou mít vlastnosti v závislosti na designu objektu.

Zde je obecný instalační algoritmus:

Popsaný algoritmus je relevantní při instalaci hotové potrubní krabice do stropního otvoru. Pro průchod komína si můžete pořídit provedení s kulatým nebo obdélníkovým průřezem. Jednotka se volí podle průměru potrubí. Samostatná montáž krabice je možná. V tomto případě budou vyžadovány přesné výpočty pro řezání plechů z nerezové oceli a tepelně izolačního materiálu. Pro zachování tvaru krabice jsou instalovány pozinkované distanční podložky.
