Jedním z nejdůležitějších bodů při plánování architektury domu je volba konfigurace střechy. Nejjednodušší a nejlevnější možností, vhodnou pro malé a středně velké budovy, je stavba sedlové střechy. Vlastnosti a fáze instalace sedlové střechy budou podrobně popsány v článku.

Typy sedlových střešních krytin

Standard.

Byt.

Ostře úhlové.

Asymetrické.

Zlomený.

Sedlová střecha má mnoho výhod: má lepší podstřešní větrání a voda odtéká pouze dvěma směry. A postavit střechu klasické geometrie zabere řádově méně času a peněz než například valbová střecha.

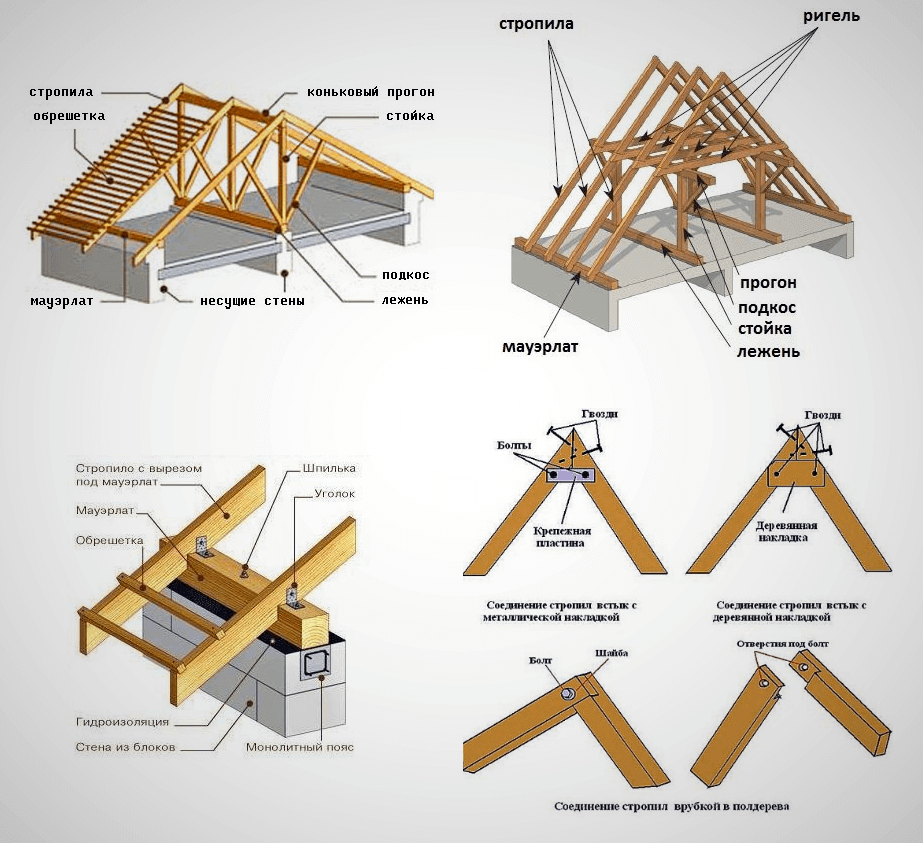

Konstrukční prvky příhradového systému sedlové střechy

Za tvar a stabilitu střechy jsou zodpovědné především krokvové nohy, o nich si povíme podrobněji později. Nyní se podívejme, z jakých dalších částí se skládá krokvový systém sedlové střechy.

1. Mauerlat. Jedná se o masivní nosný rám instalovaný po obvodu budovy na koncích stěn. Důležitou roli hraje rám Mauerlat – rovnoměrné rozložení zatížení na stěny po celém obvodu.
2. Skejt. Hřebenový trám (vaznice) tvoří pohledově vrchol střechy a ve stavebnictví má za úkol spojovat protilehlé krokve.
3. Utahovací (krokevní nosníky). Utahují nohy krokví protilehlých svahů vodorovně. Jsou rozhodně potřeba při stavbě střech na domech se širokou přední stěnou.
4. Podlahové nosníky. Jedná se o podporu pro podlahy mezi podlahami, ve skutečnosti – základ pro podlahu a strop. Kromě toho trámy plní funkci upevnění střešní konstrukce, dodávají jí tuhost a stabilitu.
5. Práh. Dřevěná základna pro sloupky a hřebenový nosník. U sedlové střechy je jeden nosník namontován pod hřebenem, pro složité konfigurace – na všech vnitřních příčkách domu. Doporučuje se použít dřevo stejného průřezu jako Mauerlat.
6. babičky. Tato část je umístěna pod hřebenem a slouží k uchycení krokve. U malých budov stačí jeden vřeteník, ale pokud je rozpětí dlouhé, přidejte druhý.
7. Regály a vzpěry. Pokud je vzdálenost mezi nosnými stěnami velmi velká, jsou krokve opatřeny další podpěrou ve formě diagonálních podpěr a svislých sloupků.

Pokud je rám štítové střechy velmi masivní nebo se plánuje pokrytí střešními materiály s velkou hmotností (například přírodní dlaždice), je také nutná instalace dalších vzpěr a podpěr.

Materiály pro výrobu střešního příhradového systému

Pro konstrukci střešního rámu se tradičně používá dřevo. Nejoblíbenější a vhodné druhy: smrk, borovice, modřín. Stavební trh dodává hotové trámy pro zastřešení s požadovaným průřezem. Standardní rozměry řeziva na střechu jsou 50x150mm a 50x200mm.

Druhým typem materiálu je kov, konkrétně ocel (značky, úhelníky, žlaby atd.). Soukromé domy jsou obvykle pokryty dřevem.

Existuje i kombinovaná technologie, kdy se kombinuje dřevo s kovem. Protože deska v průběhu let podléhá deformaci, je vyztužena kovovými prvky. Nevýhodou je, že žehlička shromažďuje kondenzát a přenáší ho na desku, což způsobuje poškození.

Typy krokvových systémů pro sedlové střechy

Při stavbě sedlových střech se používají dva typy krokví: závěsné a vrstvené. Podívejme se na konstrukční vlastnosti obou typů.

závěsný

Krokev, která nemá podporu shora na křižovatce, se nazývá visící. Závěsné trámy mají kvůli chybějící podpoře na konstrukci praskací účinek, takže jsou staženy k sobě vodorovnými vazbami. Závěsné krokve spolu s prvky zabraňujícími dilataci jsou konstrukcí krovu.

Vrstvený

Spodní část vrstvených krokví je instalována na mauerlat, horní část spočívá na hřebeni. V hřebenovém nosníku jsou vyřezány drážky, do kterých se vkládá řezivo a zajišťuje se hřebíky. Hlavní rozdíl v konstrukci závěsného krokvového systému od vrstveného spočívá v tom, že je postaven zcela bez hřebenového nosníku. Desky se opírají o sebe a stahují se krokevním úvazem. Většina odborníků dává přednost konstrukci vrstvených rámů, protože je považuje za spolehlivější a odolnější vůči zatížení.

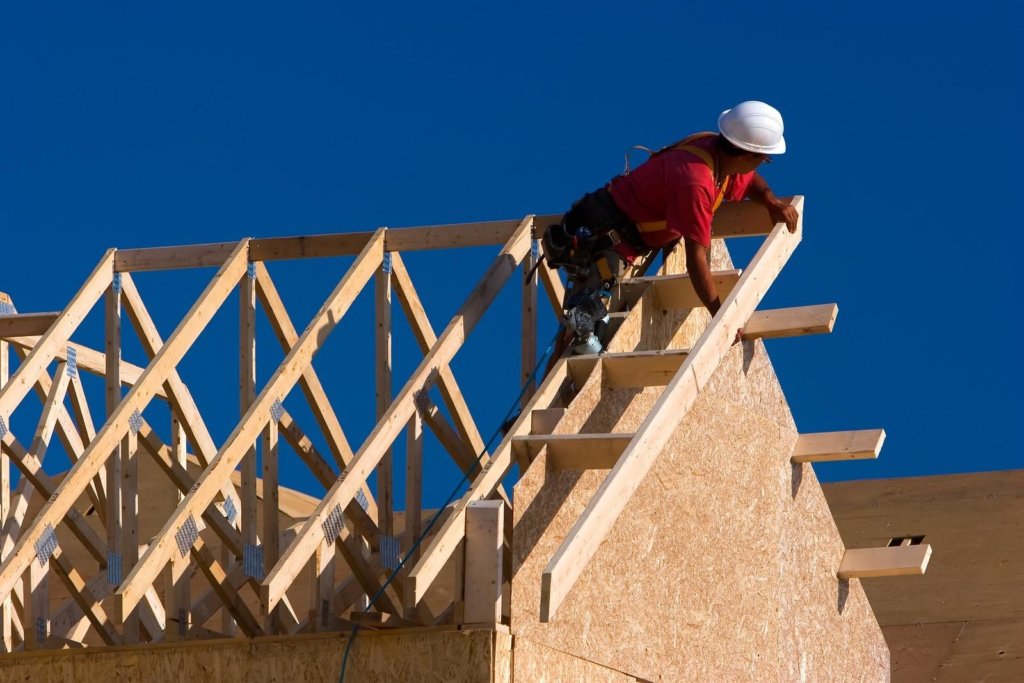

Technologie pro montáž rámu sedlové střechy

Nejprve je na koncích stěn namontován Mauerlat po obvodu. Používají rám o průřezu 150×150, někdy 200x200mm. Poté jsou nainstalovány nohy krokví. Krokve jsou kostrou střechy. Jeho hlavní funkcí je příjem a rozložení zátěže a také formování geometrie svahů.

Bez brusle

Instalace „kostra“ střechy bez hřebene zahrnuje následující kroky:

• na štítech je umístěna jedna deska svisle uprostřed a na nich je vyznačena výška koruny;
• šablona krokve je aplikována na mauerlat a značku koruny a jsou vytvořeny značky pro řezání;
• Podle rozložení jsou pro každou stranu připraveny symetrické „nohy“, složené do párů;
• horní konce krokví jsou spojeny řezáním, upevněny kovovými deskami, drážkovými čepy nebo kotvami;
• nohy jsou upevněny podél dna vazným trámem;
• Hlavní vazníky jsou umístěny podél štítů, zajištěny k mauerlatu;
• natáhněte šňůru mezi vrcholy vazníků;
• Podél šňůry je instalován centrální nosník.

S hřebenovým nosníkem

Průřez hřebenového nosníku je vypočítán pro průhyb a destrukci podle vzorce uvedeného v normách SP 64.13330.2017 a SP 20.13330.2016. Výpočet je poměrně složitý a to je pouze jeden z argumentů, proč si střechu nepostavit vlastníma rukama, aniž byste byli specialistou.

Instalace hřebenového nosníku se provádí různými způsoby:

Podepřena dvěma štíty.

Nejjednodušší metoda, ale je vhodná pouze pro budovy do délky 9 metrů. Poslední 3-4 řady štítového zdiva je vhodné vyztužit. V horní řadě je ponecháno vybrání pro trám. Konce jsou diagonálně řezány a střešní materiál nebo hydroizolace jsou obaleny kolem oblastí vložky.

S podpůrnými příspěvky.

Spolehlivá a nejoblíbenější možnost pro konstrukci sedlové střechy. Regály jsou umístěny na pancéřovém pásu nebo na plochých horizontálních lůžkách z desek. Počet podpěr závisí na délce střechy. Jejich konce jsou seříznuty přesně o 90⁰, výška se měří podle první šablony. Podpěry jsou upevněny pomocí rohů, desek, kolíků, hřebíků a svorek. Regály jsou namontovány podél sudé osy, standardní krok je 1,5 m.

Poté se položí hřeben, zajistí se deskami, rohy a hřebíky. Je důležité, aby mezi hřebenovým nosníkem a podpěrami nebyly žádné mezery. Pokud jsou nalezeny, můžete přebytek odstranit bruskou nebo zakrýt mezery překližkovými vložkami.

Instalace krokví na hřeben může být provedena různými způsoby:

• od konce ke konci;
• na hřebenovém nosníku;
• překrytí

Při pokládce od konce ke konci se okraje odříznou na základě úhlu sklonu svahů, čímž se dosáhne těsného uložení. Spoj je zajištěn hřebíky, které je zatloukají do kovových desek. Desky se montují na hřeben téměř stejným způsobem, ale pokládají se na rám. Dobrá věc na překrývající se fixaci je, že nemusíte řezat nebo ořezávat rohy.

Uspořádání vazníků v systému krokví

Existují různé technologie pro montáž vazníků pro sedlovou střechu. Který z nich by měl být použit, závisí na nadcházejícím zatížení a délce rozpětí střechy. Výpočty a návrhy provádějí specialisté.

Klasický trojúhelníkový.

Systém odpružení.

Atika s horním stahováním.

Rám s odpružením a vzpěrami.

Všechny uvedené modifikace konstrukce krovu se vztahují k trojkloubovému systému. Liší se pouze přítomností a způsobem instalace výztužných prvků: vřeteník, příčka, podlahové nosníky, vzpěry.

Výpočet průřezu a počtu krokví

Průřez nohou krokví je obvykle 50×150 nebo 50x200mm. Které desky použít k vytvoření svahů závisí na vzdálenosti mezi vnější stěnou a hřebenem. Pokud přesahuje 6 m, použijí se zesílené nohy, které srazí dvě prkna velkého průřezu.

Mezera mezi krokvemi se pohybuje v přijatelném rozsahu od 0,6 do 1 m. Teprve poté, co odborník určí rozteč potřebné pro vybraný typ nátěru, bude možné určit potřebné množství řeziva.

Sklon krokví pro sedlovou střechu můžete vypočítat takto:

• změřte délku svahu podél okapu střechy;
• vydělte výslednou hodnotu odhadovanou délkou kroku (například 1 m nebo 0,7 m);
• přidejte 1 k výsledné hodnotě, zaokrouhlete číslo nahoru – to je počet krokví;
• celkovou délku svahu vydělte počtem desek.

Pomocí této metody bude možné vypočítat přesnou vzdálenost mezi nakloněnými nosníky, tedy rozteč. Příklad výpočtu: máme převislou délku 15,5m a vhodnou rozteč 0,8m. Vydělte 15,5 0,8, dostaneme 19,37. Jednu přidáme na 19,37:20,37 a vyjde to na 21:21. Zaokrouhlíme, výsledek je 15,5. V souladu s tím musíte koupit řezivo pro 21 krokví. Vydělením 0,73 XNUMX zjistíme přesnou mezeru mezi krokvemi. V tomto příkladu to bude XNUMX.

Nejdůležitější je zde správně určit doporučený krok v počáteční fázi výpočtů. Jaká hodnota vzít jako základ závisí na typu střešního materiálu, masivnosti konstrukce rámu a očekávaném zatížení sněhem. Požadovaný průřez řeziva závisí na stejných faktorech. Například u kovových dlaždic je přípustná mezera od 60 do 95 cm a doporučený průřez desky je 50×150 mm.

Po sestavení krokvového systému začnou pokrývači s uspořádáním vnitřního koláče a instalací opláštění. Montáž střešní krytiny není něco, co si můžete udělat sami podle foto a video návodů na internetu. Pro životnost střechy a komfortní obsluhu je neméně důležitá přesnost výpočtů a kvalitní provedení každé etapy. Pro výpočet nákladů na objekt v Moskvě a Moskevské oblasti můžete použít online kalkulačku nebo nás přímo kontaktovat.
